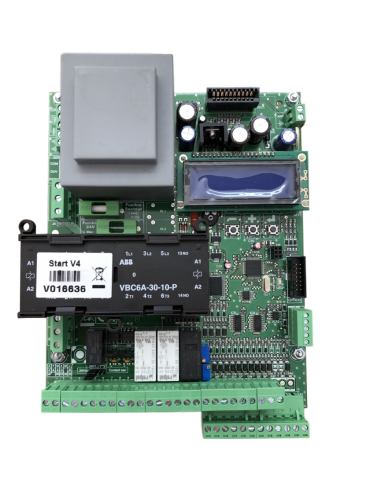

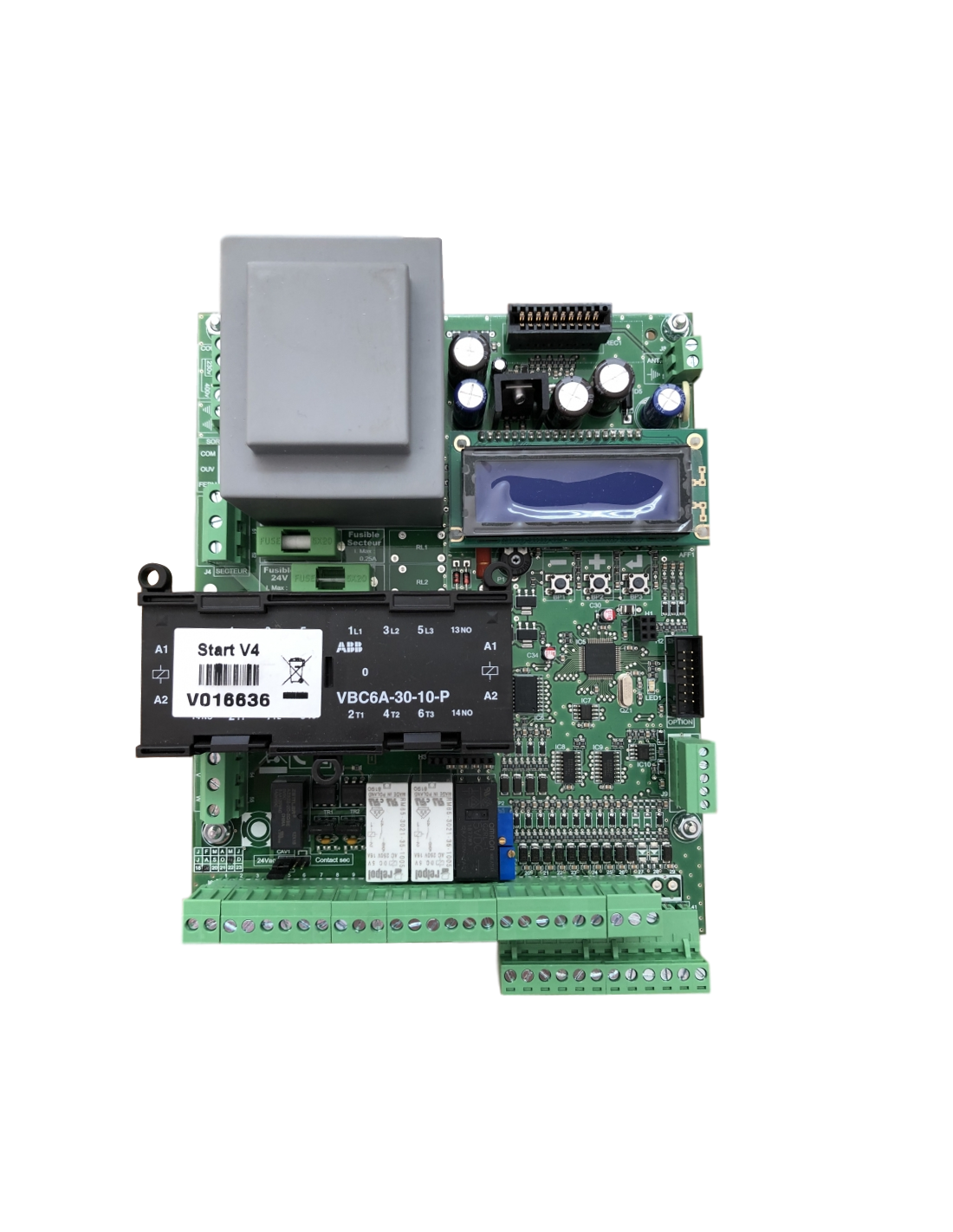

Armoire de commande avec horloge intégrée Afca Starteco 4
Armoire de commande avec horloge intégrée Afca Starteco 4 bénéficiant des dernières évolutions en matière de sécurité avec en plus du contrôle permanent du microprocesseur par un "watch dog chien de garde", un superviseur extérieur garantissant une sécurité accrue de celui-ci par son contrôle permanent. En répondant aux exigences de la norme directive machines 98/37/CE, directive compatibilité électromagnétiques 89/336/CE, norme en 13241-1, norme 12453, norme en 12978 et de l'utilisation de composants de haute qualité comme un microprocesseur résistant aux températures -25°/+70°C vous bénéficieriez d'un fonctionnement irréprochable pour de nombreuses années.
Ce produit remplace la STARTECO 3
Facilité d'installation
Bornes entrées/sorties débrochables avec implantation et repères identiques à la STARTECO 3.
Un transformateur de 40 VA est disponible pour les accessoires en 24 V AC et 12 V DC.
Une programmation très simple.
Intuitive
La STARTECO 4 est dotée d'un afficheur graphique LCD de dernière génération permettant une programmation simple et intuitive par le biais d'un procédé de questions/réponses en texte clair (français ou anglais).
Les cycles de fonctionnement sont visualisés en continu, ainsi que les sécurités actives et les défauts bloquants.
Chaque défaut ou sécurité est inscrit en texte clair, ce qui facilite grandement la mise en service, ainsi que le dépannage.
Adaptabilité
Les dimensions réduites de la carte (163 x 215 x 63) lui permette d'être installée dans la plupart des coffrets, de plus les cotes de perçage sont rigoureusement identique à STARTECO 3.
En répondant aux exigences de la norme directive machines 98/37/CE, directive compatibilité électromagnétiques 89/336/CE, norme EN 13241-1, norme EN 12453, norme EN 12978 et de l'utilisation de composants de haute qualité comme un micro processeur résistant aux températures -25° à +70° C vous bénéficieriez d'un fonctionnement irréprochable pour de nombreuses années.
Personnalisable
La STARTECO 4 dispose de 10 entrées dédiées aux ordres de commande et de sécurité. Chaque entrées peut être désactivée ou réaffectée à une des 33 fonctions gérées par la carte.
Ainsi, en cas de problème sur une entrée, il n'est plus nécessaire de remplacer la carte : les entrées encore libres peuvent être utilisées pour gérer indépendamment des sécurités.
Cela évite le raccordement en série de plusieurs barres palpeuses et cellules et simplifie le dépannage en cas de besoin.
Ces fonctions permettent d'aborder sereinement les différents besoins en automatisme (sas manuel, commande horloge, sécurité portillon, FDC petite vitesse, variateur, etc.).
Toujours dans un souci d'adaptabilité la STARTECO 4 dispose de 2 sorties configurables (contact sec NO ou NF).
Ces sorties peuvent fonctionner indépendamment les unes des autres pour commander un éclairage, une temporisation, une commande monostable ou bistable, une information porte ouverte ou fermée, etc.
Mémorisation des défauts
La carte STARTECO 4 permet la mémorisation des 10 derniers défauts intervenus sur l'installation. Il n'est donc plus nécessaire d'être présent sur le site si une panne aléatoire se produit.
On peut diagnostiquer le défaut avec certitude et mettre en oeuvre une solution adaptée.
Horloge interne paramétrable
Une horloge interne est désormais disponible sur la STARTECO 4. Celle-ci est paramétrable sur tous les jours de la semaine, hors jours fériés.
3 plages de réglage sont disponibles par jour, une fonction horloge et Ouv est disponible afin de garder la main sur l'horloge les jours fériés.
Options
- Fin de course type encodeur : pour la gestion des seuils haut et bas, aucune interface entre la carte et l'encodeur
- Gestion ouverture partielle possible
- En cas de panne de l'encodeur, basculement possible sur la fonction "temps de travail" ou "FDC classique" sans perte des valeurs de seuil mémorisées. Ainsi après le remplacement de l'encodeur, un réapprentissage n'est plus nécessaire.
- Possibilité d'installation d'un récepteur débrochable de type MR2
- 4 canaux disponibles sur le récepteur. Toutes les fonctions de commande peuvent être affectées aux entrées du récepteur.
- Afficheur
- Graphique LCD
- Tension d'alimentation (en V)
- 230 monophasé ou 230/400 triphasé
- Température de fonctionnement
- -15° à +70° C
- Bornier
- Type industriel - Débrochables sur entrées/sorties
- Transformateur
- 40 disponibles en 24 Vac et 12 Vcc
- Contacteurs de puissance
- Télémécanique 2,2 KW/400 V - 1,5 KW/230 V - 24V
- Sorties feux clignotants
- Alternativement CL1 - CL2 - 24 V par triacs
- Protections
- Avec écartements et plans de masse conformes aux normes DBT en vigueur
Primaire - secondaire par fusible - Programmation
- 20 DIP - SWITCHES binaires et par afficheur 6 digites
- Sécurité
- Coupure générale hard par arrêt d'urgence
- Conformité (norme)
- EN 13241-1 et EN 12978
- Immunité
- Transformateur moulé - Circuit multicouches
- Sorties relais
- 2 sorties options
