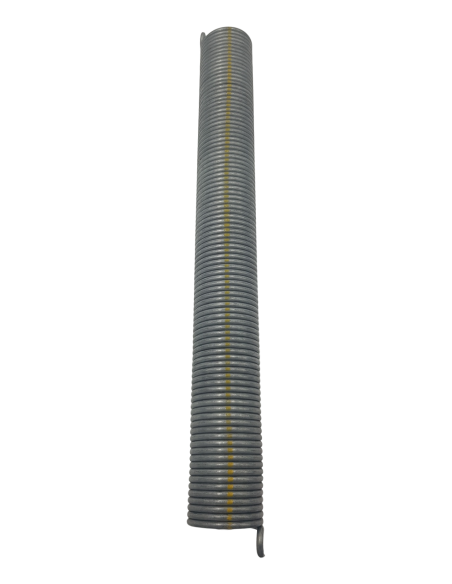

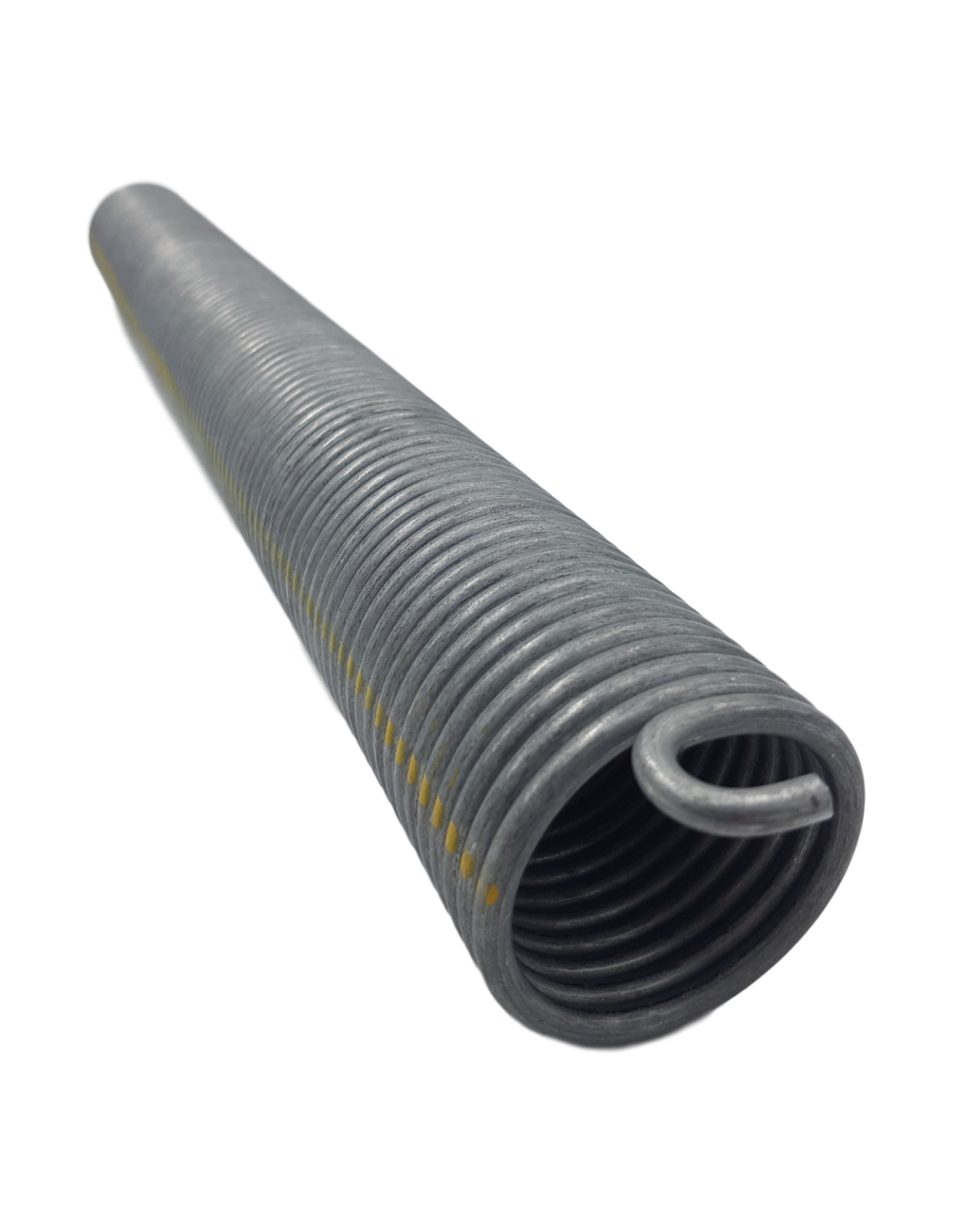

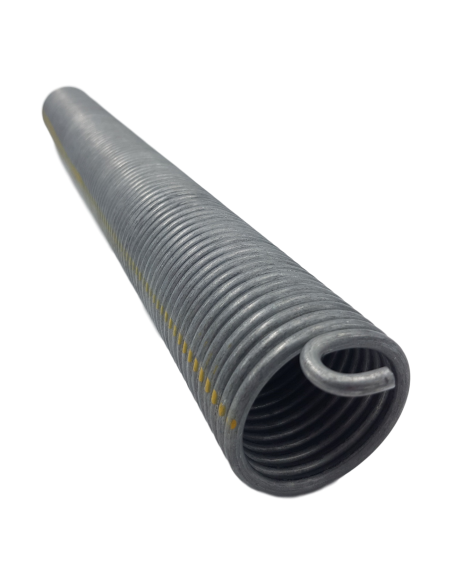

Description des ressorts de torsion pour porte de garage sectionnelle Hormann
Ressort de torsion pour porte sectionnelle Hormann. Vérifier le marquage, la taille des ressorts et calculé en fonction de la taille de votre porte sectionnelle. Lors du remplacement de vos ressorts, Il est fortement recommandé de remplacer les deux.
Comment bien choisir votre ressort de torsion?
Dans un premier temps, regarder la référence sur le ressort en lui même (drapelet métallique fixé sur ce dernier) si vous ne trouvez aucune indication, regardez la plaque signalétique ou plaque d'identité de votre porte sectionnelle qui est située sur le deuxième panneau à droite de la poignée ou de votre verrouillage intérieur selon le type d'installation.
Pour vous aider à trouver rapidement la référence de votre ressort, merci de nous communiquer :
- Le type de porte sectionnelle (LTE - sans isolation, EPU - isolation en 20 mm, LPU - isolation en 40 mm)
- La largeur de la porte (entre les deux montants latéraux)
- La hauteur de la porte (du sol au linteau)
- L'année de fabrication
Si vous avez une référence sur votre ressort, il vous faut la déchiffrer. Chaque dimension de porte sectionnelle hormämm à sa propre combinaison de ressort. Pour être sur de ne pas se tromper, il y a quelques règles a respecter...
La référence d'un ressort de torsion pour porte sectionnelle Hörmann se compose d'une lettre L (ressort gauche vue intérieure) ou R (ressort droit vue intérieure) et 2 ou 3 chiffres. Les chiffres vont de 700 à 728 si la porte est récente et de 18 à 37 si elle est plus ancienne.
Fonctions des ressorts pour porte de garage sectionnelle
Les ressorts permettent d'équilibrer le tablier de la porte sectionnelle hormann.
Correspondances anciennes et nouvelles (longueurs en mm) :
- L ou R 19 remplacé par le L ou R 700
370mm / Diamètre du fil : 4.2mm
- L ou R 20 remplacé par le L ou R 700
370mm / Diamètre du fil : 4.2mm
- L ou R 21 remplacé par le L ou R 701
414mm / Diamètre du fil : 4.4mm
- L ou R 22 remplacé par le L ou R 702
451mm / Diamètre du fil : 4.6mm
- L ou R 23 remplacé par le L ou R 703
521mm / Diamètre du fil : 4.9mm
- L ou R 24 remplacé par le L ou R 704
647mm / Diamètre du fil : 5.4mm
- L ou R 25 remplacé par le L ou R 705
741mm / Diamètre du fil : 5.8mm
- L ou R 26 remplacé par le L ou R 706
878mm / Diamètre du fil : 6.2mm
- L ou R 27 remplacé par le L ou R 707
923mm / Diamètre du fil : 6.4mm
- L ou R 28 remplacé par le L ou R 708
1027mm / Diamètre du fil : 6.7mm
- L ou R 29 remplacé par le L ou R 720
569mm / Diamètre du fil : 4.6mm
- L ou R 30 remplacé par le L ou R 721
624mm / Diamètre du fil : 4.8mm
- L ou R 31 remplacé par le L ou R 722
670mm / Diamètre du fil : 5.0mm
- L ou R 32 remplacé par le L ou R 723
755mm / Diamètre du fil : 5.3mm
- L ou R 34 remplacé par le L ou R 724
908mm / Diamètre du fil : 5.8mm
- L ou R 35 remplacé par le L ou R 724
908mm / Diamètre du fil : 5.8mm
- L ou R 36 remplacé par le L ou R 725
1099mm / Diamètre du fil : 6.3mm
- L ou R 37 remplacé par le L ou R 726
1448mm / Diamètre du fil : 6.7mm
