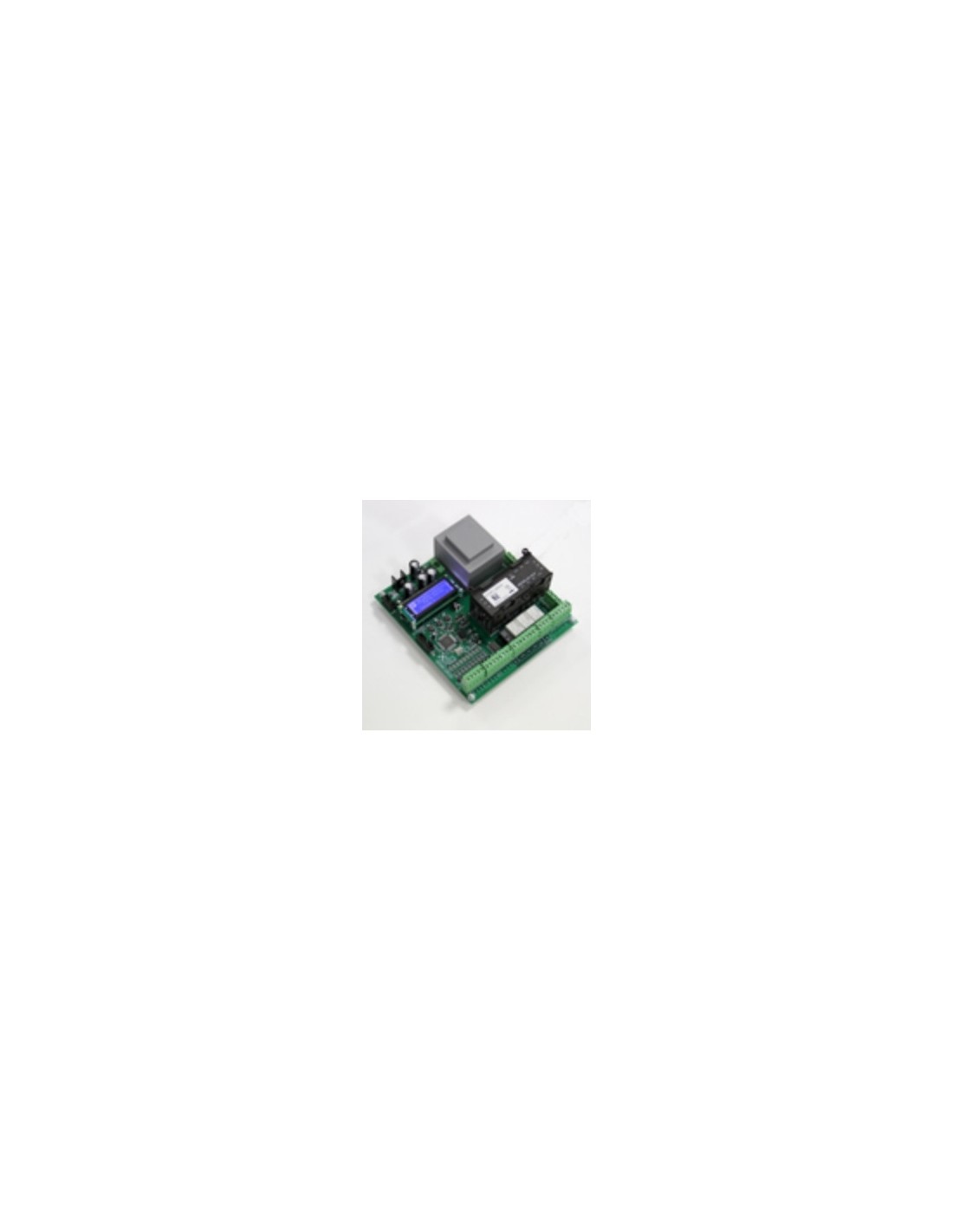

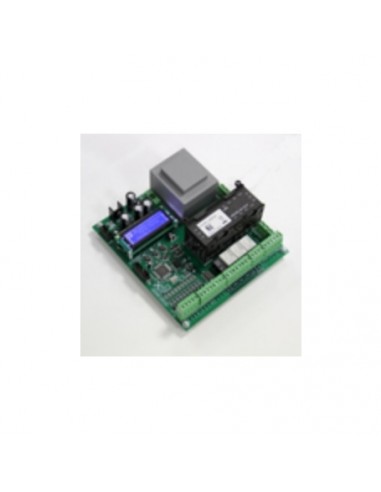

Armoire de commande Afca Start-Indus
Armoire de commande Afca Start-Indus permettant de piloter tout automatisme équipé d'un moteur 230 ou 400V, mono ou tri, avec ou sans fin de course. Développée initialement pour les fabricants de portes industrielles, l'armoire de commande Start-inclus vous est maintenant proposée pour toutes vos applications industrielles ou collectives dans le cadre d'installations neuves ou de rénovation.
Intuitive
La START-INDUS est dotée d'un afficheur graphique LCD de dernière génération permettant une programmation simple et intuitive par le biais d'un procédé de questions-réponses en texte clair (Français ou anglais).
Chaque étape du cycle de fonctionnement de la porte, chaque sécurité active, chaque défaut bloquant étant inscrit en texte clair, il devient extrêmement simple d'appréhender le fonctionnement de l'automatisme et de dépanner en un temps record.
Personnalisable
La START-INDUS intègre 10 entrées dédiées aux commandes, aux sécurités et aux fins de courses (de types contact-sec ou NPN).
Chacune de ces entrées peut être désactivée ou réaffectée à une des quinze fonctions gérées par la carte. De ce fait, en cas de problème sur une entrée, il n'est plus nécessaire de remplacer la carte.
De la même manière, les entrées non utilisées peuvent être réaffectées pour gérer indépendamment une sécurité. Évitant ainsi, le raccordement en série des multiples barres palpeuses ou cellules qui rendait jusqu'à présent le dépannage très complexe. (L'utilisation du mode diagnostic permet dans ce cas, de tester indépendamment toutes les sécurités de l'installation).
Toujours dans un souci d'adaptabilité, la carte START-INDUS est équipée de 3 sorties (contact-sec 8A - 230V) programmables pouvant être utilisées indépendamment pour commander un éclairage (feux orange ou éclairage de zone), un électro frein, une serrure électrique, une ventouse, un variateur de fréquence ou pour fournir des informations sur l'état de la porte (ouverte/fermée/sécurité active/porte en défaut).
Mémorisation des défauts
La carte START-INDUS permet la mémorisation des 10 derniers défauts intervenus sur l'installation. Il n'est donc plus nécessaire d'être présent au moment où une pane aléatoire intervient, pour pouvoir diagnostiquer le défaut avec certitude et mettre en oeuvre une solution adaptée.
Sécurité
Tout comme l'intégralité des cartes de fabrication AFCA, la START-INDUS répond aux exigences de la directive machine 98/37/CE.
- Afficheur
- Ecran LCD 122 x 32
- Tension d'alimentation (en V)
- 230 V - 400 V 50/60 Hz mono ou tri
- Puissance
- 2,2 KW 400 V / 1,5 KW 230 V
- Température de fonctionnement
- -20° à +60° C
- Bornier
- Type industriel
- Charge maxi sur 12/24 V
- 30 Va
- Dont charge maxi sur 12V
- 12 Va
- Dimensions de la carte
- 175 x 190 x 60 mm
- Interface de la programmation
- Afficheur et 3 boutons poussoirs
- Nombre de relais option
- 3
- Pouvoir de commutation option
- 8 A sous 230 V
- Fonctions affectables aux contacts options
- Frein, éclairage, ouverture, fermeture, porte ouverte, porte fermée, sécurité active, alarme (porte en défaut), gâche/ventouse, fin de cycle
- Gestion ouverture partielle
- Par tempo (/0,1 s) ou fin de course intermédiaire
- Gestion barre palpeuse AFCA NPN
- Oui
- Sortie dédiée feux orange
- Non
- Coffret PVC
- IP 56
- Coffret métal
- IP 66
